在SMT生产工艺中，锡膏印刷机是印制线路板锡膏的必要设备。什么是锡膏印刷机？锡膏印刷机分为全自动锡膏印刷机，半自动机和手工机，通常所说的锡膏印刷机就是指全自动的机。在这里 给大家介绍一下桐尔科技的锡膏印刷机的工作原理及结构。
一、原理随着刮刀以一定的速度和角度向前移动，对焊膏产生一定的压力，推动焊膏在刮板前滚动，产生所需的压力将焊膏注入网孔(即模板 开口 )，焊膏的粘性摩擦力使焊膏在刮板与网板之间的交接处(模板开口)产生切变，切变力使焊膏的粘性降低，使焊膏平稳地注入网孔；随着刮板离开模板开口，焊膏的粘度迅速恢复到原来状态。焊膏印刷机在印刷焊膏时的成功与否主要取决于3个因素:焊膏滚动、充填、脱模。 只有当焊膏在刮板前滚动时，才能产生向开口处注入焊膏的压力；焊膏向模板开口处填充的程度决定了焊膏的数量；脱模的程度决定了焊膏的漏印和焊膏图形的完整性。
道窖工控设备回收免费上门
贴片机是集成电路板（PCB）拼装生产线的关键设备，它能把元件（常见的如贴片电容、贴片电阻和贴片芯片等）高速、高精度地贴在集成电路板的指定位置，并在贴片前对元件进行质量检验和辨认。贴片机是调集精细机械、自动控制及计算机等体系的高度自动化设备，主要由机架和传动体系、计算机及硬件控制体系、伺服及驱动体系，以及软件体系和供料体系组成。贴片机实际上是一种精细的工业机器人，是机一电光以及计算机控制技能的综合体。

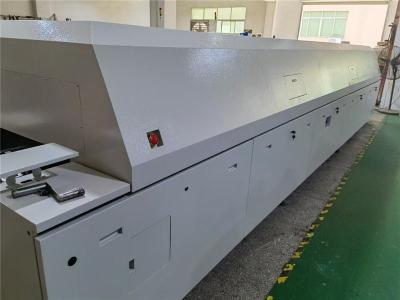

加热:将PCB放入回流焊炉中，通过加热使焊料膏中的助焊剂挥发，焊锡粉熔化，形成液态焊料。4.冷却固化:加热后，焊料在冷却过程中重新固化，形成牢固的焊接连接。 回流焊的工艺步骤一般包括以下几个阶段: 1.焊料膏印刷 -使用丝网印刷机将焊料膏印刷到PCB的焊盘上。 2.元器件贴装 -使用贴片机将表面贴装元器件放置在焊料膏上，确保元器件的位置准确。- PCB进入回流焊炉后，首先经过预热区，焊料膏中的溶剂挥发，助焊剂活化，焊料开始加热。-在回流区，温度达到焊料的熔化温度（通常为220°C至250°C），焊料熔化，形成液态焊接点。 - PCB进入冷却区，焊料迅速冷却并固化，形成稳定的焊接连接。 回流焊通常使用的回流焊炉，主要分为以下几种类型: -热风回流焊炉:使用热风加热，适用于大多数应用。 -红外回流焊炉:利用红外线加热，适合对温度敏感的元器件。-激光回流焊炉:使用激光加热，适用于高精度焊接。 -率:可以同时焊接多个元器件，适合大规模生产。 -高质量:焊接连接均匀，性高。
贴片机是电子制造生产线上的主要设备，承担着、高精度贴装元器件的任务。为了充分发挥贴片机的优势，实现生产线的优化配置，需要对贴片机在生产线上的配合和布进行合理规划。本文将探讨贴片机在生产线上的配合和布，以实现生产过程的协同和。在生产线布方面，需要考虑设备的排列顺序、传送路径、物料供应等因素。合理的布有助于减少生产过程中的等待时间和运输距离，提高生产效率。同时，针对不同的产品需求和生产规模，可以采取单向生产线、双线并联或环形生产线等不同的布方式。贴片机的贴片速度可调节，适应不同的生产需求。
