回流焊焊接工艺管制技巧
回流焊工艺流程
上面谈的7个步骤是工艺的设置和调制。当对其效果满意后，便可以进入批量生产。此时，工艺管制就十分重要了。一旦焊接参数（温度、时间、风量、风速、负载因子、排风等）决定了之后，确保这些参数有一定的稳定性是工艺监控的目标。首先在设计（DFM ）上必须注意:
1.锡膏量不能够太多，适量的锡膏会在熔化时被引脚的夹角‘留’住，太多的锡膏容易助长引脚直立面往上‘拉’锡，而造成少锡问题;
2.焊盘内侧可以稍长，两侧稍窄，外侧稍短。避免造成吸锡问题;
3.所有焊盘引脚必须加入‘热阻’设计，避免造成‘冷’焊盘;
4.器件周边避免有高的器件以及距离太近;
5.锡膏印刷钢网开口偏内;
6.Ni/Au焊盘镀层为优选。
长沙五金设备回收价高同行

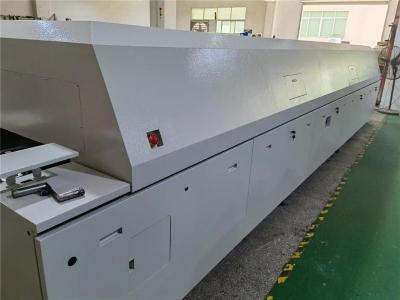

加热:将PCB放入回流焊炉中，通过加热使焊料膏中的助焊剂挥发，焊锡粉熔化，形成液态焊料。4.冷却固化:加热后，焊料在冷却过程中重新固化，形成牢固的焊接连接。 回流焊的工艺步骤一般包括以下几个阶段: 1.焊料膏印刷 -使用丝网印刷机将焊料膏印刷到PCB的焊盘上。 2.元器件贴装 -使用贴片机将表面贴装元器件放置在焊料膏上，确保元器件的位置准确。- PCB进入回流焊炉后，首先经过预热区，焊料膏中的溶剂挥发，助焊剂活化，焊料开始加热。-在回流区，温度达到焊料的熔化温度（通常为220°C至250°C），焊料熔化，形成液态焊接点。 - PCB进入冷却区，焊料迅速冷却并固化，形成稳定的焊接连接。 回流焊通常使用的回流焊炉，主要分为以下几种类型: -热风回流焊炉:使用热风加热，适用于大多数应用。 -红外回流焊炉:利用红外线加热，适合对温度敏感的元器件。-激光回流焊炉:使用激光加热，适用于高精度焊接。 -率:可以同时焊接多个元器件，适合大规模生产。 -高质量:焊接连接均匀，性高。
单动冲床及双动冲床冲床的另一种分类是单动冲床及双动冲床（也有三动冲床，但少见）。单动冲床只有一个滑块，而双动冲床有二个滑块，一个滑块可以固定工件，出现皱纹，再由一个滑块进行冲压加工，适用于刚性材料的深拉作业。 冲床的重要零件有模垫（bolster plate）及滑块（ram）。 模垫（bolster plate）是一大块的金属，模具的下模固定在其上方，在冲床加工时，模垫是静止不动的。大型的冲床（像汽车业中使用的冲床）会在模垫中加上模具缓冲垫，若是用单一冲程进行深拉，就会需要模具缓冲垫。
冷却方式:水冷与空气冷回流炉冷却方式决定了设备的冷却能力，对于大板、厚板、多层板、大热容板产品，普通的空气冷却方式很难获得合格的冷却斜率。冷却区需采用水冷方式协助热交换以获得合格的冷却斜率。 业者评估设备时，一般采用标准的铝基板测温，以判定设备冷却能力是否达标。行业要求，冷却斜率需大于2°C/sec. 市场上部分回流炉本身为水冷结构，但仍达不到理想冷却效果，其中一些因素需另行考量。如读者确有困扰，笔者再做解说。
