回流焊焊接工艺管制技巧
回流焊工艺流程
上面谈的7个步骤是工艺的设置和调制。当对其效果满意后，便可以进入批量生产。此时，工艺管制就十分重要了。一旦焊接参数（温度、时间、风量、风速、负载因子、排风等）决定了之后，确保这些参数有一定的稳定性是工艺监控的目标。首先在设计（DFM ）上必须注意:
1.锡膏量不能够太多，适量的锡膏会在熔化时被引脚的夹角‘留’住，太多的锡膏容易助长引脚直立面往上‘拉’锡，而造成少锡问题;
2.焊盘内侧可以稍长，两侧稍窄，外侧稍短。避免造成吸锡问题;
3.所有焊盘引脚必须加入‘热阻’设计，避免造成‘冷’焊盘;
4.器件周边避免有高的器件以及距离太近;
5.锡膏印刷钢网开口偏内;
6.Ni/Au焊盘镀层为优选。
茶山二手设备回收上门回收

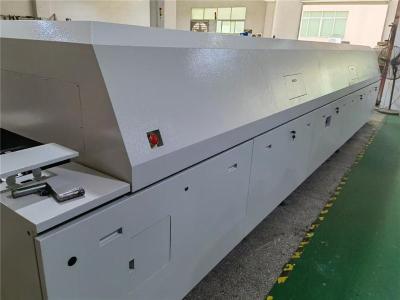

加热:将PCB放入回流焊炉中，通过加热使焊料膏中的助焊剂挥发，焊锡粉熔化，形成液态焊料。4.冷却固化:加热后，焊料在冷却过程中重新固化，形成牢固的焊接连接。 回流焊的工艺步骤一般包括以下几个阶段: 1.焊料膏印刷 -使用丝网印刷机将焊料膏印刷到PCB的焊盘上。 2.元器件贴装 -使用贴片机将表面贴装元器件放置在焊料膏上，确保元器件的位置准确。- PCB进入回流焊炉后，首先经过预热区，焊料膏中的溶剂挥发，助焊剂活化，焊料开始加热。-在回流区，温度达到焊料的熔化温度（通常为220°C至250°C），焊料熔化，形成液态焊接点。 - PCB进入冷却区，焊料迅速冷却并固化，形成稳定的焊接连接。 回流焊通常使用的回流焊炉，主要分为以下几种类型: -热风回流焊炉:使用热风加热，适用于大多数应用。 -红外回流焊炉:利用红外线加热，适合对温度敏感的元器件。-激光回流焊炉:使用激光加热，适用于高精度焊接。 -率:可以同时焊接多个元器件，适合大规模生产。 -高质量:焊接连接均匀，性高。
按顺序先后开启温区开关，待温度升到设定温度时即可开始过、PCB、板，过板注意方向。传送带的连续2块板之间的距离不低于10mm。5、将回流焊输送带宽度调节到相应位置，输送带的宽度及平整度与线路板相符，检查待加工材料批号及相关技术要求。 6、小型回流焊机不得时间过长、温度过高引起铜铂起泡现象；焊点圆滑光亮，线路板焊盘上锡；焊接不良的线路重过，二次重过须在冷却后进行7、要戴手套接取焊接PCB，只能接触PCB边沿，每小时抽检10个样品，检查不良状况，并记录。生产过程中如发现参数不能满足生产的要求，不能自行调整参数，立即通知技术员处理。8、测量温度:将传感器依次插到测试仪的接收插座中，打开测试仪电源开关，把测试仪置于回流焊内与旧PCB板一起过回流焊，取出用计算机读取测试仪在过回流焊接过程中的记录的温度，即为该回流焊机的温度曲线的原始。9、将已焊好的板按单号、名称等分类放好。以防混料产生不良。1、操作过程中不要触碰网带，不要让水或油渍物掉入炉中，烫伤。
