回流焊焊接工艺管制技巧
回流焊工艺流程
上面谈的7个步骤是工艺的设置和调制。当对其效果满意后，便可以进入批量生产。此时，工艺管制就十分重要了。一旦焊接参数（温度、时间、风量、风速、负载因子、排风等）决定了之后，确保这些参数有一定的稳定性是工艺监控的目标。首先在设计（DFM ）上必须注意:
1.锡膏量不能够太多，适量的锡膏会在熔化时被引脚的夹角‘留’住，太多的锡膏容易助长引脚直立面往上‘拉’锡，而造成少锡问题;
2.焊盘内侧可以稍长，两侧稍窄，外侧稍短。避免造成吸锡问题;
3.所有焊盘引脚必须加入‘热阻’设计，避免造成‘冷’焊盘;
4.器件周边避免有高的器件以及距离太近;
5.锡膏印刷钢网开口偏内;
6.Ni/Au焊盘镀层为优选。
娄底仪器回收价高同行
回流焊热风可以是普通的空气，也可以用氮气替换空气，称谓氮气炉。氮气炉是在回流焊设备中设置管道，供给各加热区鼓风机氮气，氮气被加热丝加热后送入炉膛内，加热产品。氮气属于惰性气体，可以保护元件、PCB及锡膏锡粉颗粒在高温下不被氧化，有助于熔化的焊锡润湿焊接端面。氮气炉又分为全程充氮与部充氮两种，全程充氮是炉膛内加热温区均充氮气，以良好防护焊接端面。部充氮是仅焊锡熔化区充氮气，其它加热温区仍使用空气作为加热媒介。如十温区回流炉，第八区、第九区、第十区三区为熔化焊接区，充氮气作为加热媒介，区至第七区采用空气作为加热媒介。 此回流炉称谓部充氮回流炉。如果炉子区至第十区采用氮气作为加热媒介，则为全程充氮回流炉。

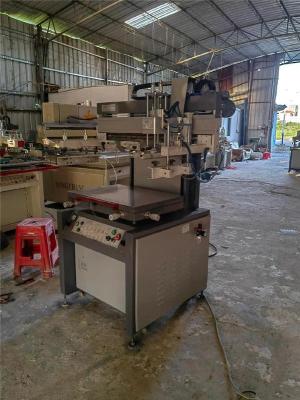

保护环境:使用无铅焊料时，氮气可以代替氧气，减少有害气体的排放，保护环境。回流焊使用氮气可以提高焊接质量和性，加快焊接速度，同时对环境也具有一定的保护作用。锡膏印刷机的组成部分一般有装版、加锡膏、压印、输电路板等。锡膏印刷机的工作原理是将电路板固定在定位台上，然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的PCB通过传输台输入至贴片机进行自动贴片。Z轴平台采用的是双底座，并且两边安装有双滑轨的升降结构。正是这种双底的平台可以平稳地支撑来确保平台的稳定升降。用于升降的杆子被安置在滑轮的中间，这样对于更平稳的升降有保护作用，从而在很大程度上提升了锡膏印刷机的使用寿命。PCB的运输与定位?
IPC（PC总线工业电脑）IPC是基于PC总线的工业电脑，价格低、质量高、产量大、软/硬件资源，因此使用广泛，其主要的组成部分为工业机箱、无源底板及可插入其上的各种板卡组成，并采取全钢机壳、机卡压条过滤网，双正压风扇等设计，具有性、实时性、扩充性等诸多特点。 2、PLC（可编程序控制器）
它是一种专门为在工业环境下应用而设计的数字运算操作电子系统，采用可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
