回流焊焊接工艺管制技巧
回流焊工艺流程
上面谈的7个步骤是工艺的设置和调制。当对其效果满意后，便可以进入批量生产。此时，工艺管制就十分重要了。一旦焊接参数（温度、时间、风量、风速、负载因子、排风等）决定了之后，确保这些参数有一定的稳定性是工艺监控的目标。首先在设计（DFM ）上必须注意:
1.锡膏量不能够太多，适量的锡膏会在熔化时被引脚的夹角‘留’住，太多的锡膏容易助长引脚直立面往上‘拉’锡，而造成少锡问题;
2.焊盘内侧可以稍长，两侧稍窄，外侧稍短。避免造成吸锡问题;
3.所有焊盘引脚必须加入‘热阻’设计，避免造成‘冷’焊盘;
4.器件周边避免有高的器件以及距离太近;
5.锡膏印刷钢网开口偏内;
6.Ni/Au焊盘镀层为优选。
赣州机械设备回收上门回收

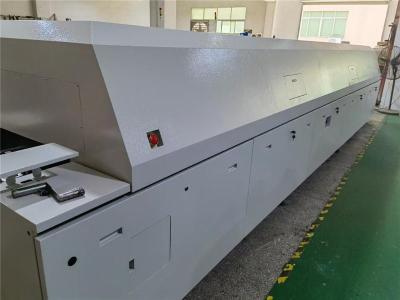

这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。回流焊技术在电子制造领域并不陌生，电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。这种设备的内部有一个加热电路，将空气或氮气加热到高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。在电子制造行业中，SMT贴片加工是一种将电子元器件直接焊接在电路板表面的现代化生产工艺。这种技术不仅提高了生产效率，还优化了电子设备的性能和性。在SMT贴片加工过程中，回流焊是一个的环节。回流焊是一种利用高温短时间作用于电子元器件和印制电路板上涂有焊膏的连接部位，以实现焊接的表面贴装技术。其原理是通过将焊接区域加热到焊膏熔点以上的温度，使焊膏熔化并与焊接区域形成的焊点。回流焊的目的是在确保焊接质量的同时，小化对电子元器件的热冲击。
回流焊是一种电子元件表面贴装技术中的一种方法，用于将表面贴装元件焊接到印制电路板（PCB）上。在回流焊过程中，电子元件被放置在PCB上的焊盘上，然后通过一个预热区域，将焊接区域的温度升高至熔点以上，使焊料熔化并在焊盘和电子元件之间形成电连接。在回流焊过程中，PCB和电子元件被放置在一个叫做回流炉的设备中，并通过温度和时间控制来控制焊接过程。回流炉通常包括一个预热区域、一个焊接区域和一个冷却区域。在预热区域，PCB和电子元件逐渐被加热，以去除存在的水分或挥发性有机物。在焊接区域，焊料被熔化并形成焊接连接。在冷却区域，焊接区域被冷却，使焊点凝固并形成稳定的连接。回流焊通常是表面贴装技术中常用的焊接方法之一，因为它可以、地焊接大量的电子元件，并且可以焊接的质量和性。
8、固定边、活动边、中间温差固定边、中间、活动边温差是设备隔热能力决定的。设备隔热能力好，三者温差较小，反之温差大。当然，也是设备设计能力的体现，优秀的设备会考量固定边、活动边炉膛壁的散热导致的温差，一般的设备则忽略此细节。 设备固定边、活动边、中间温差评估一般使用标准板，同排布设测温点，以评估三者温差。一般要求1°C以内温差。 9、空载、满载热补偿能力设备空载、满载热补偿能力是设备的关键，评估的是实际生产时炉膛内塞满产品与炉膛内空置时测得温度曲线的差异。其本质是设备热补偿能力。业者实际测温时，一般为生产开始前或转产时，此时炉膛内为净空状态；实际产品生产时炉膛内有一定量的产品，热容量加大。两种状态下测量的温度一旦存在较大差异，会导致实际生产温度偏离预设焊接条件。 空载、满载温度测量操作如下:同一测温板、10块铝基板或金属载具或合成石载具、厚的PCB。同一台炉子，设置温度不变。
