回流焊焊接工艺管制技巧
回流焊工艺流程
上面谈的7个步骤是工艺的设置和调制。当对其效果满意后，便可以进入批量生产。此时，工艺管制就十分重要了。一旦焊接参数（温度、时间、风量、风速、负载因子、排风等）决定了之后，确保这些参数有一定的稳定性是工艺监控的目标。首先在设计（DFM ）上必须注意:
1.锡膏量不能够太多，适量的锡膏会在熔化时被引脚的夹角‘留’住，太多的锡膏容易助长引脚直立面往上‘拉’锡，而造成少锡问题;
2.焊盘内侧可以稍长，两侧稍窄，外侧稍短。避免造成吸锡问题;
3.所有焊盘引脚必须加入‘热阻’设计，避免造成‘冷’焊盘;
4.器件周边避免有高的器件以及距离太近;
5.锡膏印刷钢网开口偏内;
6.Ni/Au焊盘镀层为优选。
大朗五金设备回收价高同行
回流焊是是指锡膏在高温达到锡膏熔点后再其液态表面张力和焊剂助的作用下回流到元件引脚上形成焊点的焊接过程，也叫回流过程。回流焊回流主要是指锡膏被回流焊设备加热到熔融液态状态时液态锡回流到元器件引脚上使元器件引脚与线路板焊盘融合焊接在一起。A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
氮气炉因采用氮气作为加热媒介，可以焊接界面高温环境下氧化，利于焊锡润湿，获得的焊点较亮。HDI板产品因元件尺寸小、密度高、锡膏量少，一般采用氮气炉焊接。普通产品可以使用空气炉焊接制程。氮气炉耗氮成为工厂日常运营的成本之一，业者可以根据产品需要，选择全程充氮、部充氮、空气炉。设备评估及验收时，需控制炉膛内氧含量相同条件下，计算耗氮量。耗氮量与炉膛高度、炉子密封性有关。业者设备验收需检定此。需要提出的是，炉膛内氧含量侦测头位置应位于出风口，安装在氮气入口的位置属于取巧、不合格。

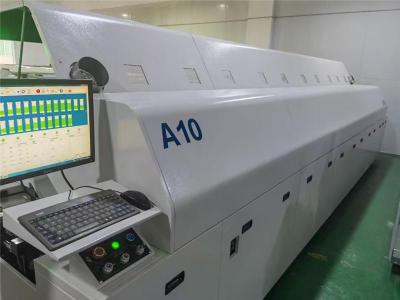

回流焊热风可以是普通的空气，也可以用氮气替换空气，称谓氮气炉。氮气炉是在回流焊设备中设置管道，供给各加热区鼓风机氮气，氮气被加热丝加热后送入炉膛内，加热产品。氮气属于惰性气体，可以保护元件、PCB及锡膏锡粉颗粒在高温下不被氧化，有助于熔化的焊锡润湿焊接端面。氮气炉又分为全程充氮与部充氮两种，全程充氮是炉膛内加热温区均充氮气，以良好防护焊接端面。部充氮是仅焊锡熔化区充氮气，其它加热温区仍使用空气作为加热媒介。如十温区回流炉，第八区、第九区、第十区三区为熔化焊接区，充氮气作为加热媒介，区至第七区采用空气作为加热媒介。 此回流炉称谓部充氮回流炉。如果炉子区至第十区采用氮气作为加热媒介，则为全程充氮回流炉。
