在SMT生产工艺中，锡膏印刷机是印制线路板锡膏的必要设备。什么是锡膏印刷机？锡膏印刷机分为全自动锡膏印刷机，半自动机和手工机，通常所说的锡膏印刷机就是指全自动的机。在这里 给大家介绍一下桐尔科技的锡膏印刷机的工作原理及结构。
一、原理随着刮刀以一定的速度和角度向前移动，对焊膏产生一定的压力，推动焊膏在刮板前滚动，产生所需的压力将焊膏注入网孔(即模板 开口 )，焊膏的粘性摩擦力使焊膏在刮板与网板之间的交接处(模板开口)产生切变，切变力使焊膏的粘性降低，使焊膏平稳地注入网孔；随着刮板离开模板开口，焊膏的粘度迅速恢复到原来状态。焊膏印刷机在印刷焊膏时的成功与否主要取决于3个因素:焊膏滚动、充填、脱模。 只有当焊膏在刮板前滚动时，才能产生向开口处注入焊膏的压力；焊膏向模板开口处填充的程度决定了焊膏的数量；脱模的程度决定了焊膏的漏印和焊膏图形的完整性。
莞城整厂回收结款快
加热:将PCB放入回流焊炉中，通过加热使焊料膏中的助焊剂挥发，焊锡粉熔化，形成液态焊料。4.冷却固化:加热后，焊料在冷却过程中重新固化，形成牢固的焊接连接。 回流焊的工艺步骤一般包括以下几个阶段: 1.焊料膏印刷 -使用丝网印刷机将焊料膏印刷到PCB的焊盘上。 2.元器件贴装 -使用贴片机将表面贴装元器件放置在焊料膏上，确保元器件的位置准确。- PCB进入回流焊炉后，首先经过预热区，焊料膏中的溶剂挥发，助焊剂活化，焊料开始加热。-在回流区，温度达到焊料的熔化温度（通常为220°C至250°C），焊料熔化，形成液态焊接点。 - PCB进入冷却区，焊料迅速冷却并固化，形成稳定的焊接连接。 回流焊通常使用的回流焊炉，主要分为以下几种类型: -热风回流焊炉:使用热风加热，适用于大多数应用。 -红外回流焊炉:利用红外线加热，适合对温度敏感的元器件。-激光回流焊炉:使用激光加热，适用于高精度焊接。 -率:可以同时焊接多个元器件，适合大规模生产。 -高质量:焊接连接均匀，性高。

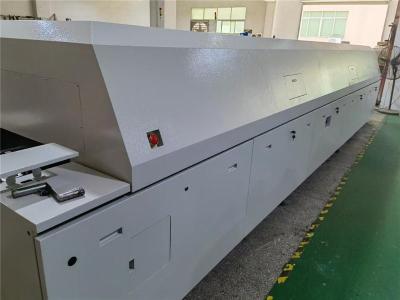

节:传统回流焊的工作原理 所谓回流焊接制程，英文写作Reflow process, 直译为再流焊制程或回流焊工艺。其基本工作原理是PCB与印刷的锡膏及贴装的元件进入回流炉，在轨道的带动下慢慢进入炉膛内，炉膛上下部位均可加热，早期是红外方式辐射热量，当下主要是热风吹入炉膛内，对PCB、锡膏、元件加热。 吹进炉膛的热风是鼓风机（Blower）在马达的作用下将风吹出，穿过加热丝（Heater）加热变成热风，热风的温度由工艺人员设定。炉膛出风口装设测温线，实时感测热风的温度并将监控结果传递给主控电脑，主控电脑调整加热丝的电流功率以将获得理想热风温度。吹进炉膛的热风将热量传递给元件、PCB、焊锡膏。随着产品的前行，产品温度越来越高，达到锡膏的熔点，锡膏锡粉颗粒熔化并润湿元件焊接端面与PCB焊盘，形成焊点。随后产品进入冷却区，炉膛内开始吹冷风以冷却产品，焊锡固化后从炉膛内送出，完成焊接。
保护环境:使用无铅焊料时，氮气可以代替氧气，减少有害气体的排放，保护环境。回流焊使用氮气可以提高焊接质量和性，加快焊接速度，同时对环境也具有一定的保护作用。锡膏印刷机的组成部分一般有装版、加锡膏、压印、输电路板等。锡膏印刷机的工作原理是将电路板固定在定位台上，然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的PCB通过传输台输入至贴片机进行自动贴片。Z轴平台采用的是双底座，并且两边安装有双滑轨的升降结构。正是这种双底的平台可以平稳地支撑来确保平台的稳定升降。用于升降的杆子被安置在滑轮的中间，这样对于更平稳的升降有保护作用，从而在很大程度上提升了锡膏印刷机的使用寿命。PCB的运输与定位?
